- Luftverdichter Bauart Knorr V 30/200 -

Die Vorstellung der Luftverdichter beginnt auch hier mit dem kleinsten der Familie, dem Luftverdichter Bauart Knorr V 30/200.

Dieser Luftverdichter ist ein Einzylinder-Luftverdichter für Fahrzeuge mit kleinen Luftanlagen, verwendbar in Omnibussen und Straßenbahnen.

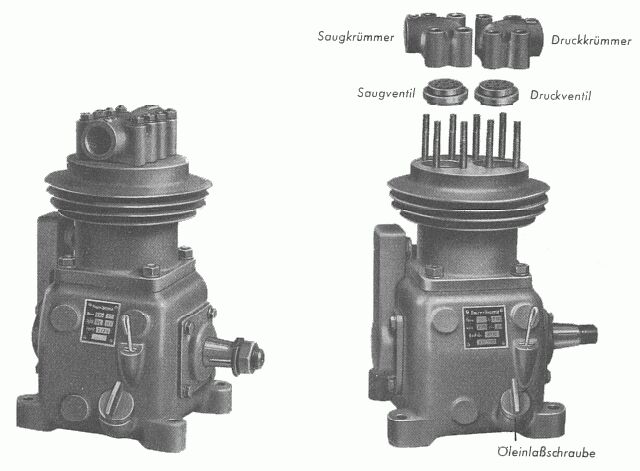

Luftverdichter Bauart Knorr V 30/200, Ansicht

Der Antrieb kann über eine Riemenscheibe oder einen Elektromotor erfolgen. Der Luftverdichter V 30/200 wiegt 9 kg und kann mit einer maximalen Drehzahl von 2000 Umdrehungen in der Minute betrieben werden. Er liefert bei einem Enddruck von 6,5 bar 198 Liter Luft in der Minute.

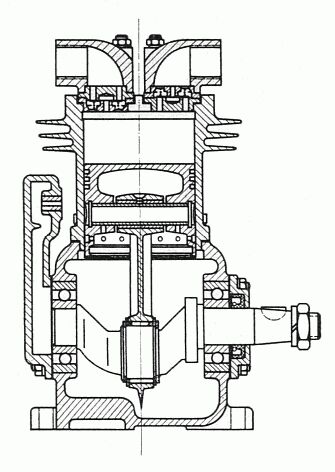

Luftverdichter Bauart Knorr V 30/200, Schnitt

Die Saug- und Druckventile sind identisch ausgeführt, um die Ersatzteilhaltung zu vereinfachen. Für den Kolben sind drei selbstspannende Kolbenringe und ein Ölabstreifring eingebaut. Die Schubstange läuft auf einem gehärteten Kurbelwellenzapfen in Nadellagern. Der Kopf der Schubstange ist geschlossen und kann von der Seite über den Hubzapfen gestreift werden. Die Schubstange ist in ihrem Sitz auf dem Kurbelwellenzapfen beidseitig durch einen Seegerring gesichert. Die Kurbelwelle ist beidseitig in Kugellagern gelagert, auf der Antriebsseite ist sie mit einem Konus versehen. Links am Gehäuse befindet sich ein Entlüftungsdeckel, der den Druckunterschied zwischen dem Gehäuseinneren und der Außenluft ausgleicht.
