- Luftverdichter -

- Luftverdichter Bauart Knorr VV 100/100 -

Der Luftverdichter VV 100/100 ist ein stehender, dreizylindriger Luftverdichter. Dieser Luftverdichter arbeitet zweistufig. Die in den beiden Niederdruckzylindern vorverdichtete Druckluft wird in dem Hochdruckzylinder auf den Enddruck verdichtet.

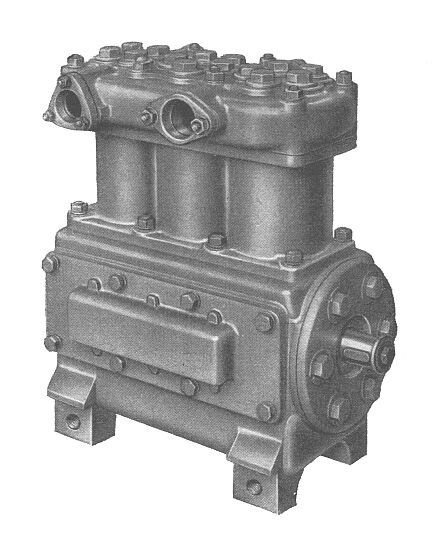

Luftverdichter VV 100/100, Ansicht

Luftverdichter VV 100/100, Ansicht

Der Luftverdichter VV 100/100 saugt bei 1000 Umdrehungen pro Minute etwa 800 Liter Luft und fördert sie gegen einen Druck von 10 bar im Hauptluftbehälter. Die Niederdruckkolben haben je 3 Kolbenringe und 1 Ölabstreifring, der Hochdruckkolben hat 4 Kolbenringe und 1 Ölabstreifring.

Diese Bauart ist mit Antrieb über eine Riemenscheibe in den Diesellokomotiven der Baureihe 360/361 der DB eingebaut, mit Antrieb durch einen Elektromotor ist diese Bauart in den Diesellokomotiven der Baureihe 211/212/213 der DB eingebaut worden.
