- Das Einfachsteuerventil Bauart Knorr Fe 115 -

- Füllen -

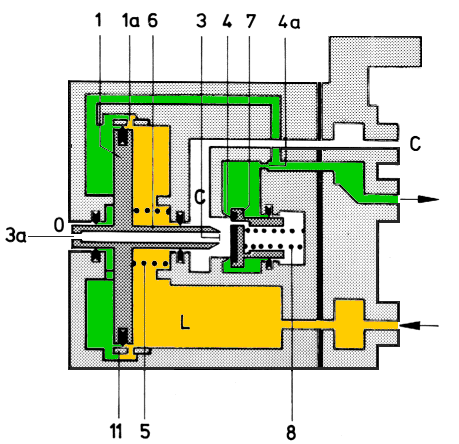

Steuerventil Fe 115, Füllstellung

Die Druckluft aus der Hauptluftleitung L (gelb) strömt in den Raum L im Steuerventil. Der Kolben 1 wird dadurch in die linke Endlage bewegt. Die Druckluft strömt durch die Fülldüse 1a in den Raum B im Steuerventil und von dort weiter zum Hilfsluftbehälter B (grün). Die Druckluft in B strömt weiter über die Bremsdüse 4a bis zum Einlaßventil 4. Dieses Ventil ist aber verschlossen, da die Druckfeder 8 den Ventilteller 7 auf das Einlaßventil 4 drückt. Die Verbindung von B nach C ist somit verschlossen.
